SatSim Viewer 使用指南

本文介绍如何使用 applications/satsim_viewer 交互式检查 GeoTIFF 场景和 SatNav VLN Episode。

模式	用途
`free`	在单个 GeoTIFF 场景中自由移动，查看坐标、朝向和高度
`task`	按 Episode 查看 RGB observation、指令、waypoint、top-down map 和评测指标

相机高度、视场角、朝向和画面之间的关系见SatSim 观测原理，其中包含真实卫星场景的参数对比图。

1. 准备环境

先完成环境安装。如需查看真实场景或 Episode，还需完成 Episode 数据下载和卫星场景下载。

在 SatNav 仓库根目录执行：

python -m pip install -e '.[applications]'

Viewer 使用 OpenCV 打开交互式窗口，需要桌面显示环境。通过 SSH 使用时，请配置 X11 forwarding，并确认 DISPLAY 环境变量可用。

2. 运行内置示例

仓库内置了合成 GeoTIFF 和两个示例 Episode，用于测试。

自由查看场景：

python -m applications.satsim_viewer free

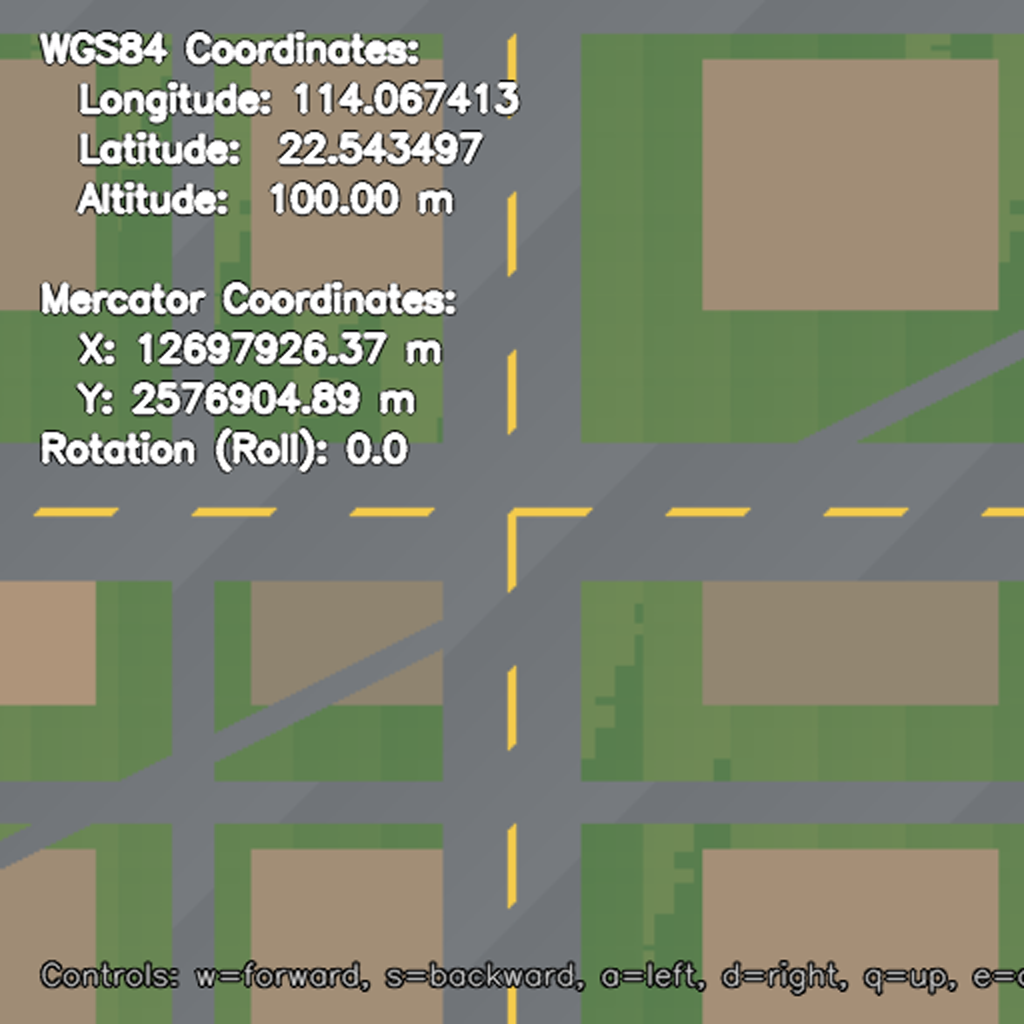

Free viewer：显示当前 observation、坐标、高度和朝向

Free viewer 使用合成 GeoTIFF 渲染 observation，并在画面中显示 WGS84、Web Mercator、相机高度和朝向。

查看 VLN Episode：

python -m applications.satsim_viewer task

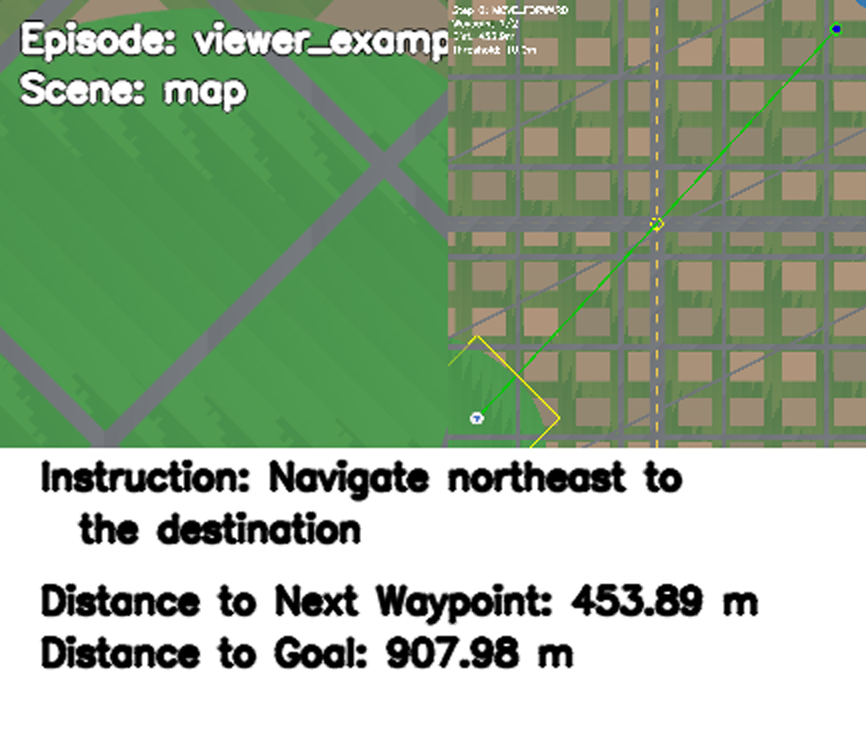

Task viewer：同时显示 RGB observation、top-down map 和任务信息

Task viewer 左侧显示 RGB observation，右侧显示 agent、waypoint 和 reference path，底部显示指令及距离。

不指定模式时默认进入 free：

python -m applications.satsim_viewer

3. 查看自定义 GeoTIFF

复制 free viewer 配置到 Git 忽略的本地目录：

mkdir -p .local
cp applications/satsim_viewer/config.yaml .local/satsim_viewer_free.yaml

修改 TIF_PATH，并按需调整移动、相机和初始高度参数：

TIF_PATH: /absolute/path/to/Geneva-1.tif

SIMULATOR:
  FORWARD_STEP_SIZE: 30
  TURN_ANGLE: 15
  RGB_SENSOR:
    WIDTH: 512
    HEIGHT: 512
    HFOV: 90

AGENT:
  ALTITUDE: 100.0
  ROTATION: 0.0
  ALTITUDE_STEP_SIZE: 10.0

启动 viewer：

python -m applications.satsim_viewer free \
  --config .local/satsim_viewer_free.yaml

free viewer 从场景中心启动，同时显示 WGS84 和 Web Mercator 坐标。

4. 查看真实 Episode

设置数据路径：

export SATNAV_DATA_ROOT="$PWD/data/satnav_datasets/SatNav-v0.1"
export SATNAV_SCENES_DIR="$PWD/data/satnav_datasets/scenes"
export SATNAV_EPISODES_PATH="$SATNAV_DATA_ROOT/episodes/train/all_episodes.json"

复制示例 task 配置：

mkdir -p .local
cp applications/resources/satnav_example_task.yaml \
  .local/satsim_viewer_task.yaml

将本地配置中的 DATASET 修改为：

DATASET:
  TYPE: SatNav
  SPLIT: train
  DATA_PATH: ${oc.env:SATNAV_EPISODES_PATH}
  SCENES_DIR: ${oc.env:SATNAV_SCENES_DIR}

然后运行：

python -m applications.satsim_viewer task \
  --config .local/satsim_viewer_task.yaml

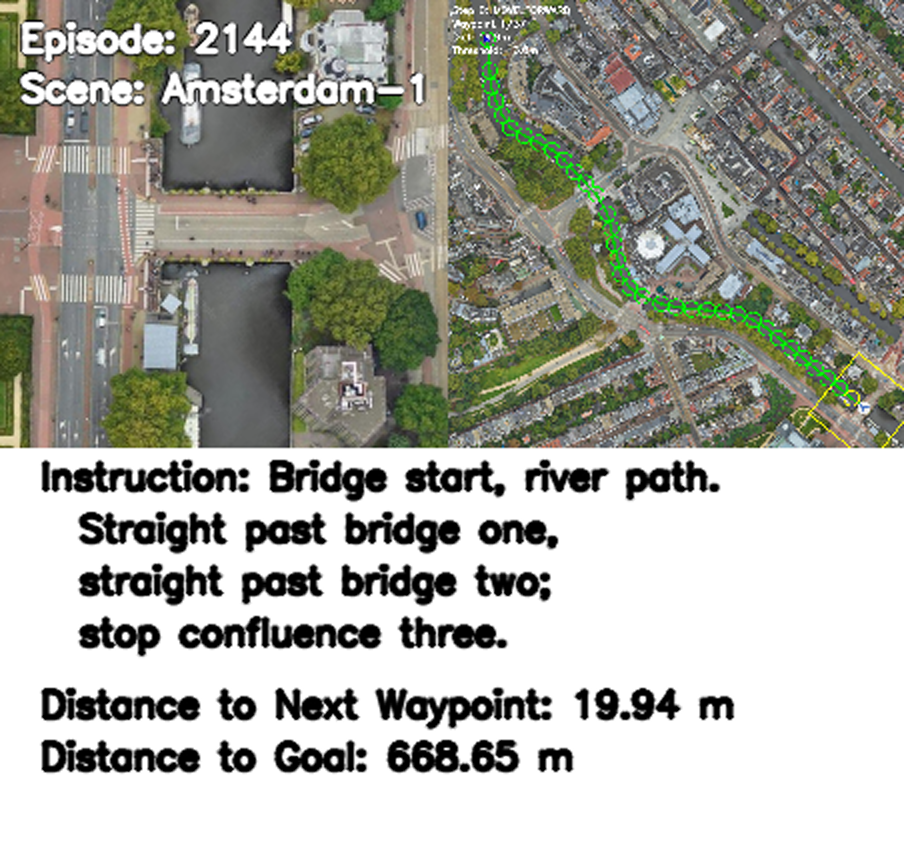

真实 Episode 示例：Amsterdam-1 场景中的 RGB observation、reference path 和 waypoint

真实 Episode 示例（Amsterdam-1，Episode 2144）：左侧为当前 RGB observation，右侧为完整 reference path 和 waypoint，底部为导航指令及距离。

场景文件需使用 <scene_id>.tif 命名。task viewer 会显示当前指令、距离、RGB observation 和 top-down map；执行 STOP 后显示 Success、SPL、Distance to Goal 和 Path Length，并加载下一个 Episode。

5. 快捷键

Free viewer

按键	操作
`W` / `S`	前进 / 后退
`A` / `D`	左转 / 右转
`Q` / `E`	升高 / 降低相机高度
`P`	保存当前画面
`Esc`	退出

Task viewer

按键	操作
`W`	前进
`A` / `D`	左转 / 右转
`T`	显示或隐藏 top-down map
`Space`	执行 `STOP` 并显示当前 Episode 指标
`Esc`	退出

键盘操作作用于 OpenCV 窗口；如果按键无响应，请先点击窗口使其获得焦点。

6. 截图输出

free viewer 中按 P 会将带有坐标和状态信息的 PNG 保存到仓库的 output/ 目录，文件名包含时间、经纬度、高度和朝向。output/ 已被 Git 忽略。

7. 常见问题

为什么 OpenCV 无法打开窗口？

确认当前机器具有图形桌面。通过 SSH 使用 Viewer 时，需要正确配置 X11 forwarding 和 DISPLAY；无图形界面的计算节点不能直接显示 OpenCV 窗口。

为什么出现 `TIF file not found`？

检查 Viewer 配置中的 GeoTIFF 路径是否存在。本机路径应写入 local config 或通过 CLI 提供，不要写入公共配置。

为什么 agent 无法继续移动？

当前相机视野可能已经接近场景边界。改变前进方向或降低相机高度，确保旋转后的完整视野仍位于 GeoTIFF 覆盖范围内。

为什么初始画面超出场景边界？

减小 AGENT.ALTITUDE，或使用覆盖范围更大的 GeoTIFF。高度越高，相机需要的地面覆盖范围越大。

为什么 Task viewer 找不到 Episode 对应的场景？

确认 SCENES_DIR 指向 GeoTIFF 目录，并且场景文件名与 Episode 的 logical scene_id 一致，例如 Amsterdam-1.tif 对应 scene_id: Amsterdam-1。

SatSim 使用 WGS84 经纬度描述 agent state，并从 EPSG:3857 GeoTIFF 渲染 observation。
